안녕하세요, 반나무입니다.
Bitmap위에 도형을 그리는 방법 두가지를 열심히 찾아서 소개합니다.
1. BitmapImage를 출력하고 ZIndex로 위에 BitmapSource로 도형을 그린 이미지를 올린다.
2. Bitmap에 Graphics로 도형을 그려 출력한다.
우선 기본적인 바인딩은 다 적용했다는 가정하에 시작하겠습니다.
저는 일반적인 바인딩 방법을 사용했습니다.

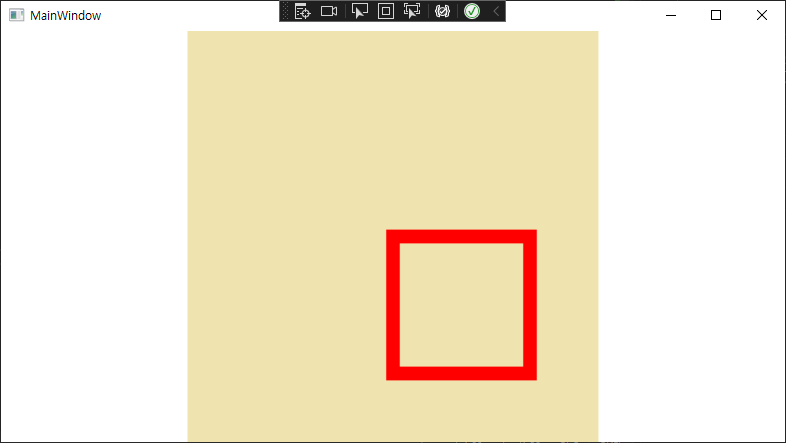

1. ZIndex방법
<Grid>
<Image Source="{Binding SourceImage}" Panel.ZIndex="10"/>
<Image Source="{Binding DisplayImage}"/>
</Grid>
MainWindow.xaml
using System.Windows.Media.Imaging;
using System.Windows.Media;
// 로컬 이미지 가져오기
MyBitmap = new Bitmap("D://hello.bmp");
// 이미지 사이즈로 도형을 새로 그린다.
RenderTargetBitmap rtb = new RenderTargetBitmap(MyBitmap.Width, MyBitmap.Height, 96d, 96d, PixelFormats.Pbgra32);
DrawingVisual dv = new DrawingVisual();
using (DrawingContext dc = dv.RenderOpen())
{
// 투명한 Background의 도형이미지 그리기
dc.DrawRoundedRectangle(System.Windows.Media.Brushes.Transparent, new System.Windows.Media.Pen(System.Windows.Media.Brushes.Red,10), new System.Windows.Rect(100, 100, 100, 100), 0, 0);
dc.Close();
rtb.Render(dv);
if (rtb.IsFrozen)
rtb.Freeze();
}
// 도형 이미지 바인딩 출력
SourceImage = rtb;
// 이미지 바인딩 출력
DisplayImage = BitmapToBitmapImage(MyBitmap.Clone() as Bitmap);
MainViewModel.cs
여기서 Bitmap의 가로,세로 크기는 장치독립적인 값으로 96 dpi로 계산된값임 만약 dpi를 변경한다면 가로,세로 크기도 동일하게 변경해줘야 한다.
bitmap의 가로크기 = bitmap 가로픽셀 수 x dpi X / 96
bitmap의 세로크기 = bitmap 세로픽셀 수 x dpi Y / 96

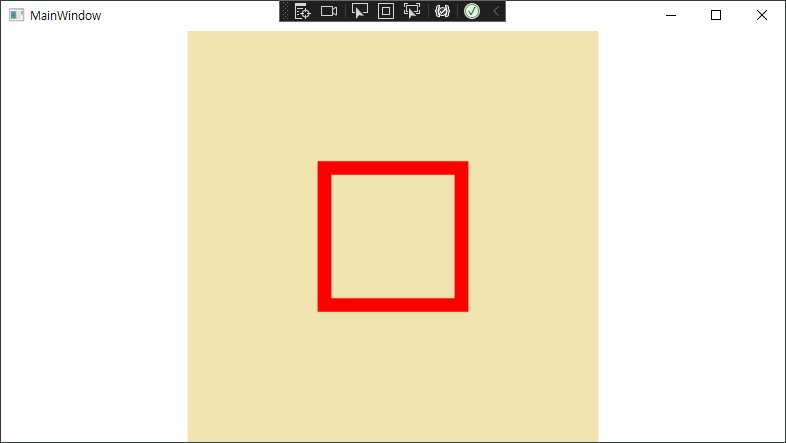

2. 이미지 합성
using System.Windows.Media;
// 로컬 이미지 가져오기
MyBitmap = new Bitmap("D://hello.bmp");
// Bitmap 생성
Bitmap bitmap = new Bitmap(MyBitmap.Width, MyBitmap.Height);
// 펜 생성
System.Drawing.Pen redPen = new System.Drawing.Pen(System.Drawing.Brushes.Red, 10);
using (Graphics g = Graphics.FromImage(bitmap))
{
// 이미지 그리기
g.DrawImage(MyBitmap, 0, 0, MyBitmap.Width, MyBitmap.Height);
// 도형 그리기 - X,Y좌표입력 후 100x100 사각형을 그림
g.DrawRectangle(redPen, new Rectangle(MyBitmap.Width / 2, MyBitmap.Height / 2, 100, 100));
}
// 바인딩
DisplayImage = BitmapToBitmapImage(bitmap.Clone() as Bitmap);
// Dispose
redPen.Dispose();
bitmap.Dispose();
MainViewModel.cs
이미지 합성방법은 정말 중요한 문제가있다!!
이미지를 먼저 그린다음 그림을 그려야한다
그렇지않으면 그림을 그린다음 이미지가 그려져 그림이 묻히게된다.
